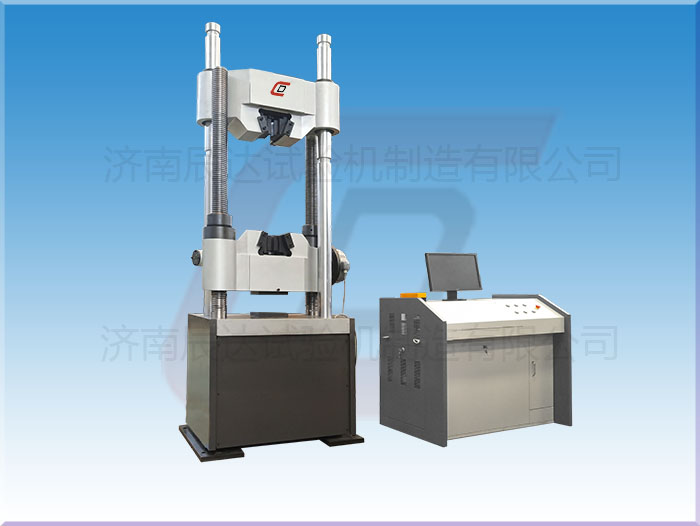

100噸液壓萬能拉力試驗機

產品概述：

WAW-1000C型100噸液壓萬能拉力試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。

本系列試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。

適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。

一、產品的制造和檢驗標準

1.  GB2611《試驗機通用技術要求》

2.  JJG139《拉力、壓力和萬能試驗機》

二、適用的試驗方法標準

試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。機。

三、主要性能技術指標

序號	項 目 名 稱	參 數
1	最大試驗力kN	1000
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的0.4%~100%
4	等速應力控制范圍(N/mm2·S-1)	2~60
5	等速應變控制范圍	0.00025/s~0.0025/s
6	等速位移控制范圍(mm/min)	0.5~50
7	夾緊方式	液壓夾緊
8	圓試樣夾持直徑范圍mm	Φ6～Φ40
9	扁試樣夾持厚度范圍mm	0~40
10	扁試樣夾持寬度mm	110
11	最大拉伸試驗空間mm	600
12	最大壓縮試驗空間mm	550
13	控制柜外形尺寸mm	1200×620×850
14	主機外形尺寸mm	1150*750*2300
15	電機功率kW	2.5
16	主機質量kg	3200
17	立柱凈間距(mm)	600
18	上下壓盤尺寸mm	200*200
19	彎頭直徑mm	40
20	彎曲支棍寬度mm	140
21	容許彎曲度mm	100
22	剪切試樣直徑mm	10
23	最大活塞行程mm	200
24	活塞最大移動速度mm/min	約80
25	試驗空間調整速度mm/min	約150
