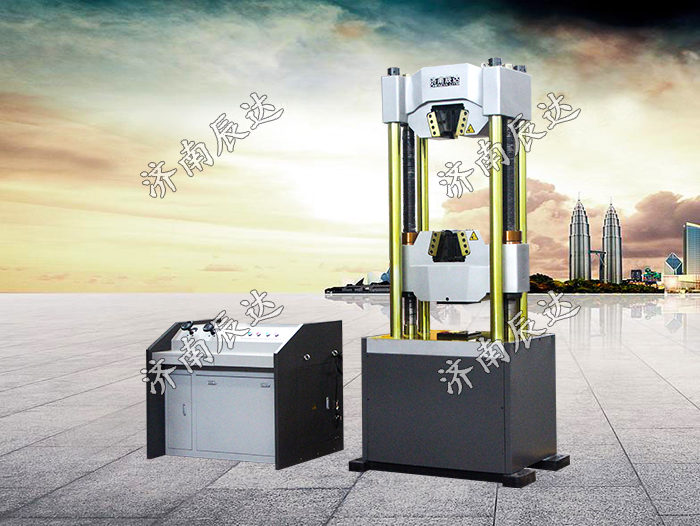

數據采集系統采用現今先進的設計方法，設計理念和技術。電路采用PC12.1總線結構，使電路設計更加簡潔、緊湊、合理，系統維護更加方便。軟件系統采用標準數據庫設計，功能強大但使用簡單。電子測量采集試驗數據、全自動控制試驗過程、試驗結束自動分析、打印報表和曲線。本系統適合濟南、長春、紅山、申克、廣州等廠家的全系列液壓萬能試驗機的技術改造。
一、改造方法
在原有試驗機的測力計上加裝高精度液壓傳感器；
增加計算機一臺，打印機一臺，電液伺服控制系統一套，并在計算機內加裝AD800測控電氣系統一套；
在計算機上安裝專用MaxTest通用軟件一套；
測控信號通過MaxTest軟件在計算機上進行數據處理和數據管理。
二、控制系統主要性能
最大試驗力：1000kN；
試驗機等級：1級；
試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；
試驗力有效測量范圍：2%～100%FS；
力分辨率：1/300000；
試驗力測量準確度：優于示值的±1%；
引伸計標距：50mm；
變形測量范圍：0-15mm；
變形有效測量范圍：2%～100%FS；
變形分辨率：最大變形的1/300000；
變形測量準確度：優于示值的±0.5%；
位移測量范圍：0～250mm；
位移示值極限誤差：優于示值的±1%；
位移分辨率：0.01mm；
控制方式：恒應力、恒變形、恒位移三閉環控制；
等速應力控制范圍：2～60Mpa；
應力速率相對誤差：優于設定值的≤±5%；
等速應變控制范圍：0.00025/s～0.0025/s；
應變速率相對誤差：優于設定值的≤±5%；
等速位移控制范圍：0.2～70mm/min；
位移速度相對誤差：優于設定值的≤±5%；
軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面。
